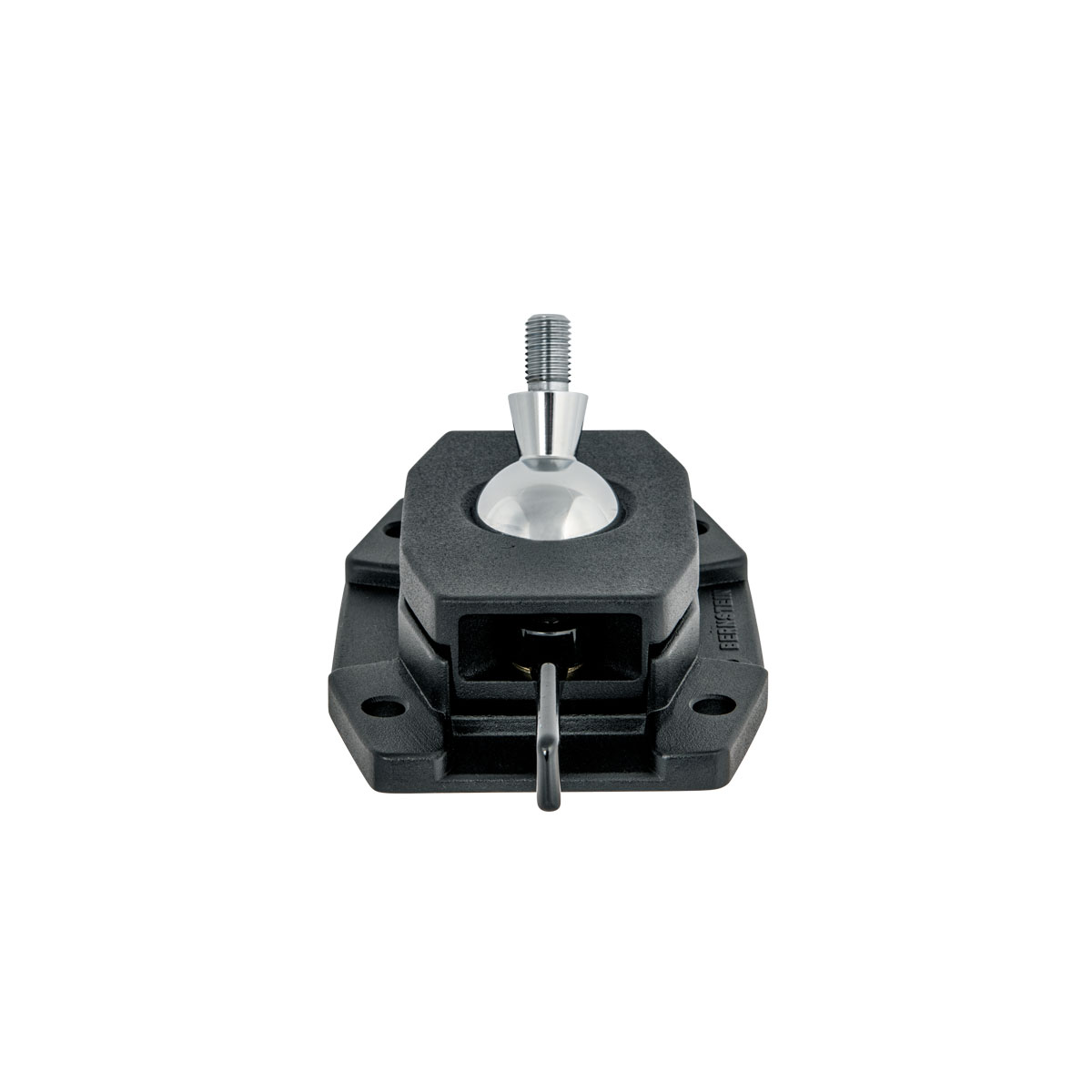

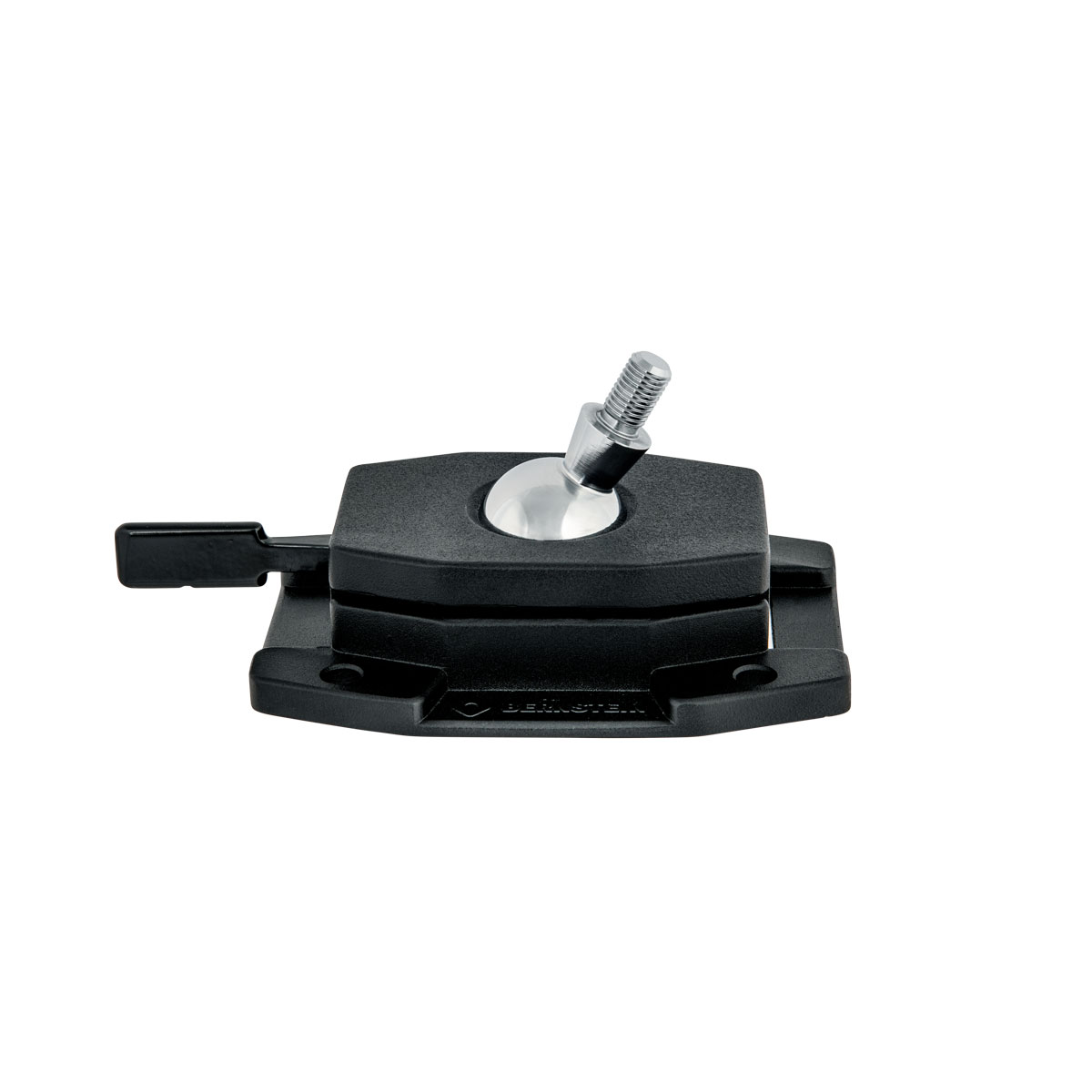

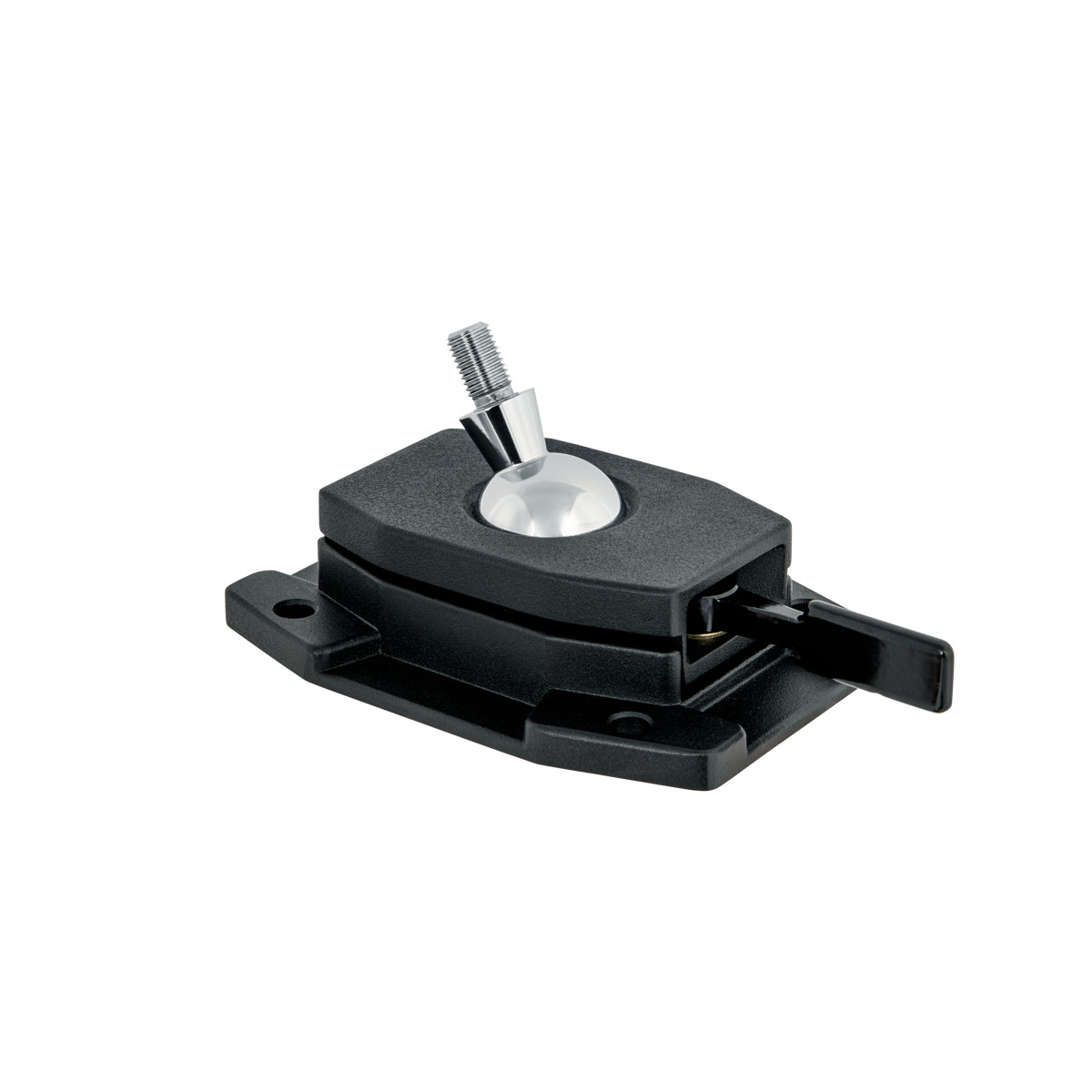

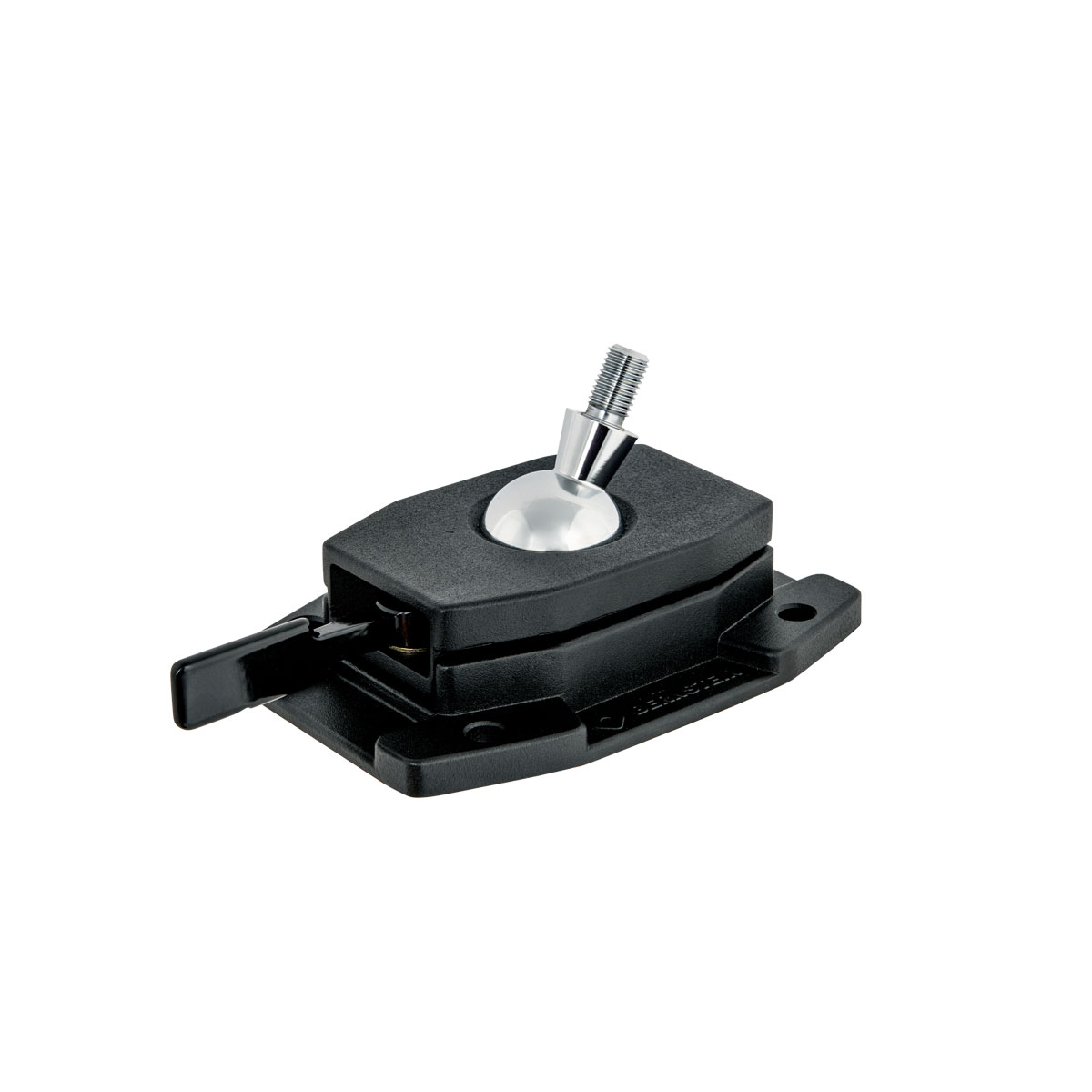

Bernstein 9-261 SW. Основание для тисков SPANNFIX чёрный (крепление - платформа)

Основание Bernstein 9-261 SW для тисков SPANNFIX чёрный

Сфера применения

Держатели шаровых шарниров доступны с шарами разного диаметра, которые имеют разную удерживающую силу. Небольшого нажатия на рычаг достаточно для непрерывного запирания с высокой удерживающей силой. Ножную часть можно выбрать для зажима, прикручивания или с ввинчиванием высокопроизводительных магнитов. Быстродействующий зажим для оптимального выравнивания камер, мониторов, датчиков или измерительных устройств. В деревообработке используются резьбовые пластины, резьбовые шарики или различные зажимные и удерживающие инструменты. В приборостроении и моделиостроении прикручивают самые разнообразные зажимные и удерживающие устройства. На резьбу шара можно навинтить подходящие адаптеры и удлинители всех типов. Оптимальный держатель для ремонта электросамокатов, электровелосипедов и свободно плавающих велосипедов. Университеты, исследовательские центры и лаборатории уже много лет оценили универсальность применения и возможности использования. Зажимное приспособление подходит для верстаков с максимальной толщиной столешницы до 80 мм. Резьбовое крепление можно прикрепить к верстакам, столам и опорным плитам через четыре сквозных отверстия диаметром 9 мм. Высокопроизводительные магниты обеспечивают индивидуальное крепление, которое также можно быстро заменить.

Техническое описание продукта

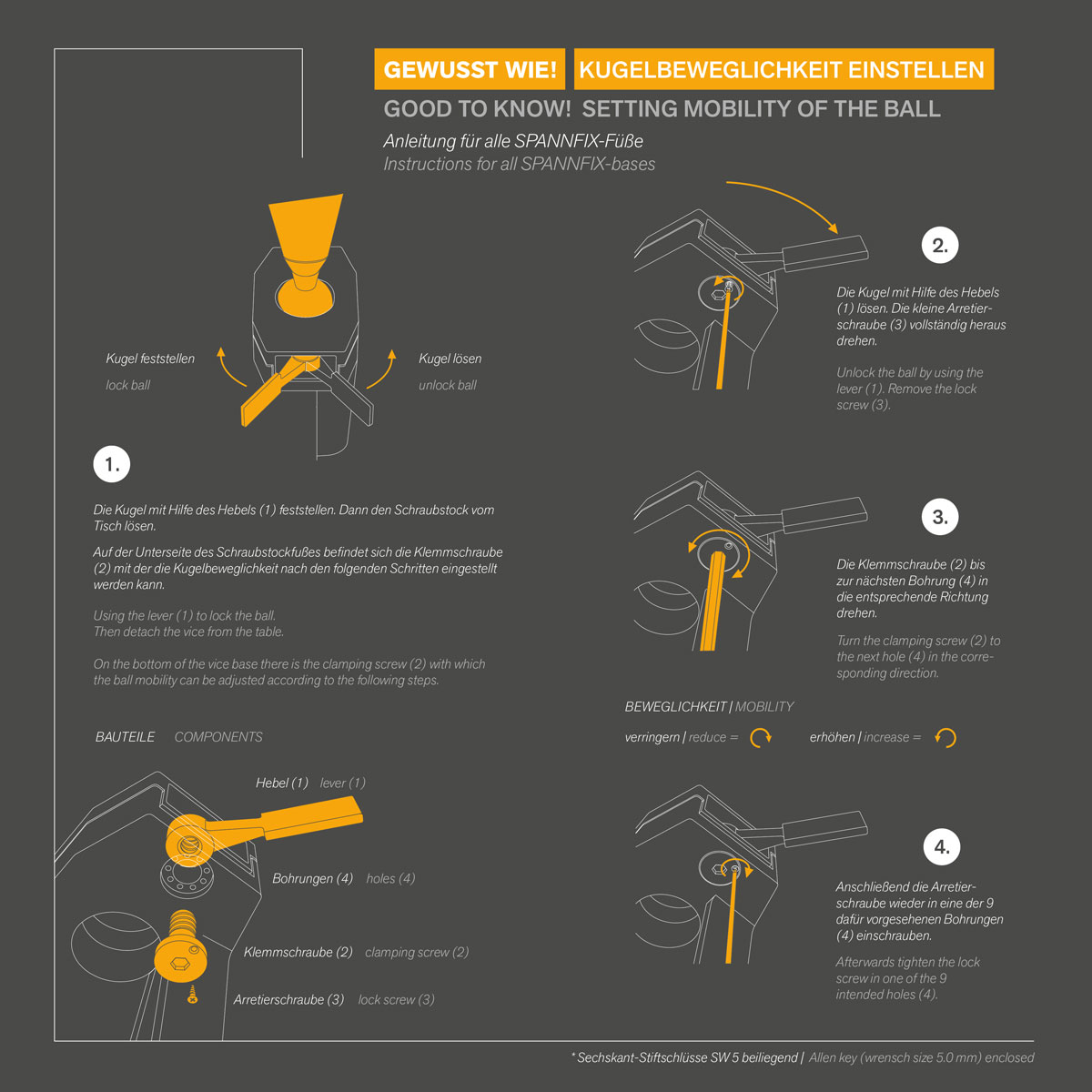

Соединительная резьба M12 x 1,5 мм (специальная резьба), подходящие переходники уточняйте напрямую. Максимальный крутящий момент: шарик Ø 40 мм примерно 24 Нм, шарик Ø 60 мм примерно 100 Нм Удерживающие силы шарика на уровне резьбового штифта: шарик Ø 40 мм около 45 кг (441 Н), шарик Ø 60 мм около 140 кг (1372 Н). Обезжиривание шарика увеличивает силу зажима. Привинчивающаяся ножка: размеры пластины 150 x 106 мм, сквозные отверстия 4 x 9 мм. Детали из литого алюминия с порошковым покрытием. Стальные детали хромированы, нержавеющие. Движение шарика можно регулировать от свободного до очень тугого с помощью регулировочного винта внизу. место для мяча. Обратите внимание, что в отношении деталей, важных для безопасности, мы не можем гарантировать удерживающую силу, не зная вашего конкретного применения. Мяч может вести себя иначе в разных физических условиях, чем в нашей испытательной лаборатории в оптимальной испытательной среде.

Общая информация

Наша команда разработчиков продуктов постоянно работает над оптимизацией и дальнейшим развитием наших продуктов. Если у вас есть какие-либо вопросы, улучшения или предложения, мы с нетерпением ждем вашего ответа.

• Быстросъемный шаровой шарнир для тяжелых деталей, поворот на 360°, бесступенчатая регулировка, качественный продукт, сделано в Германии.

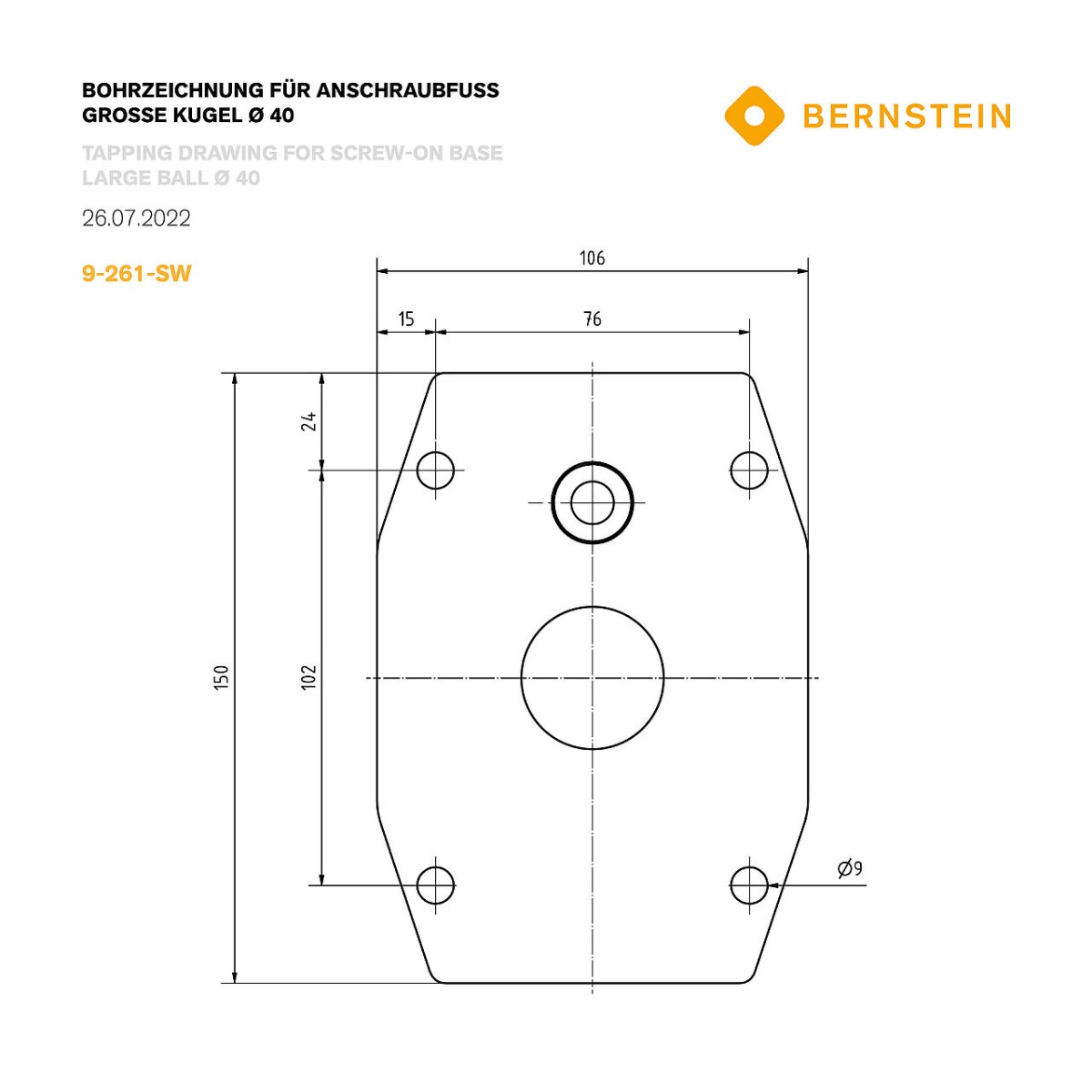

• для привинчивания к верстаку (размеры: 150x106 мм)
• Резьбовая шпилька M12 x 1,5 x 20 мм.
• Поверхность записи ок. 20 мм.
• Угол наклона +/- 45°

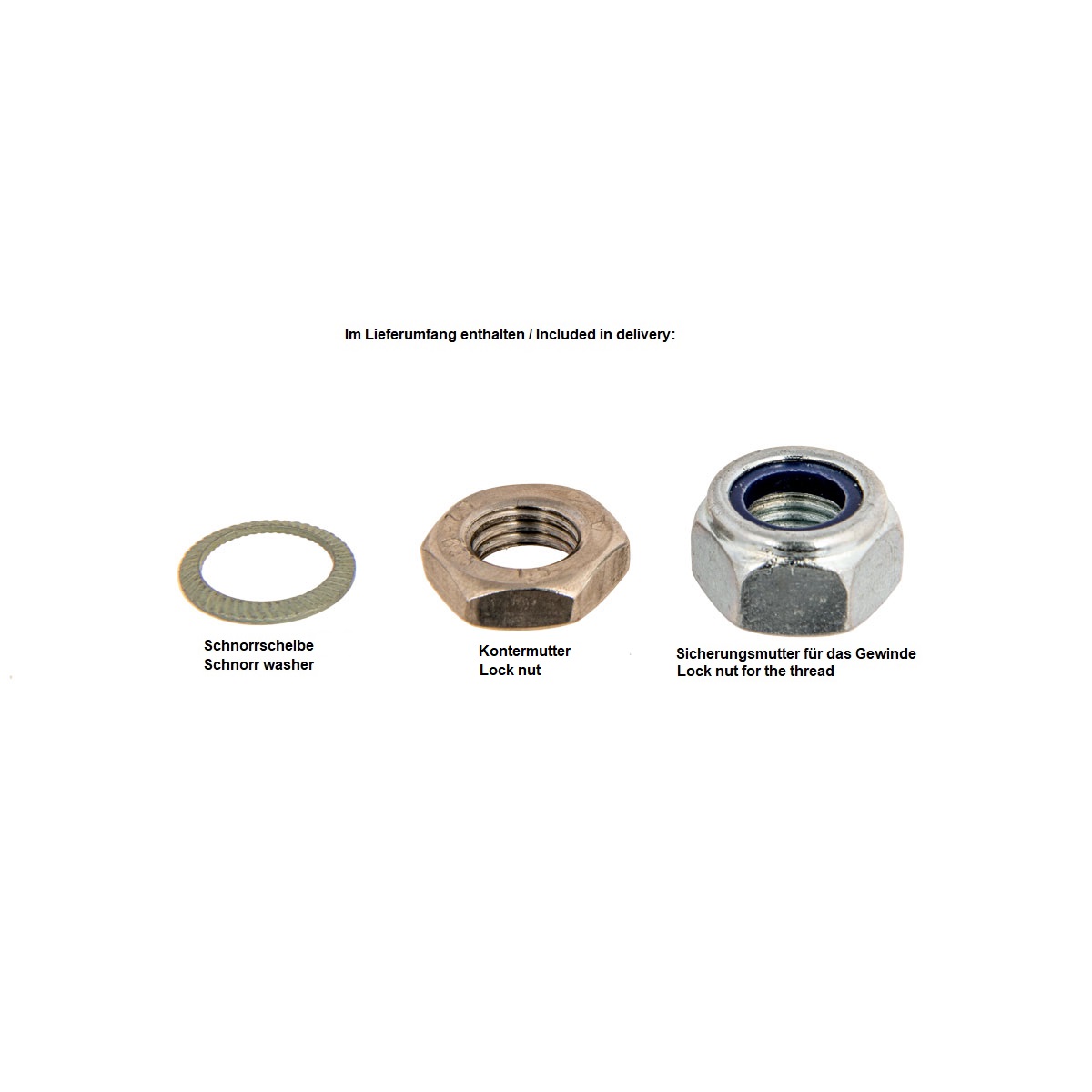

• В комплект поставки входят: шайба Шнорра и контргайка, контргайка для резьбы.
• Литой алюминий, порошковое покрытие, черный
• Ориентировочная площадь ок. 90 х 180 х 110 мм
• Вес 800 г
