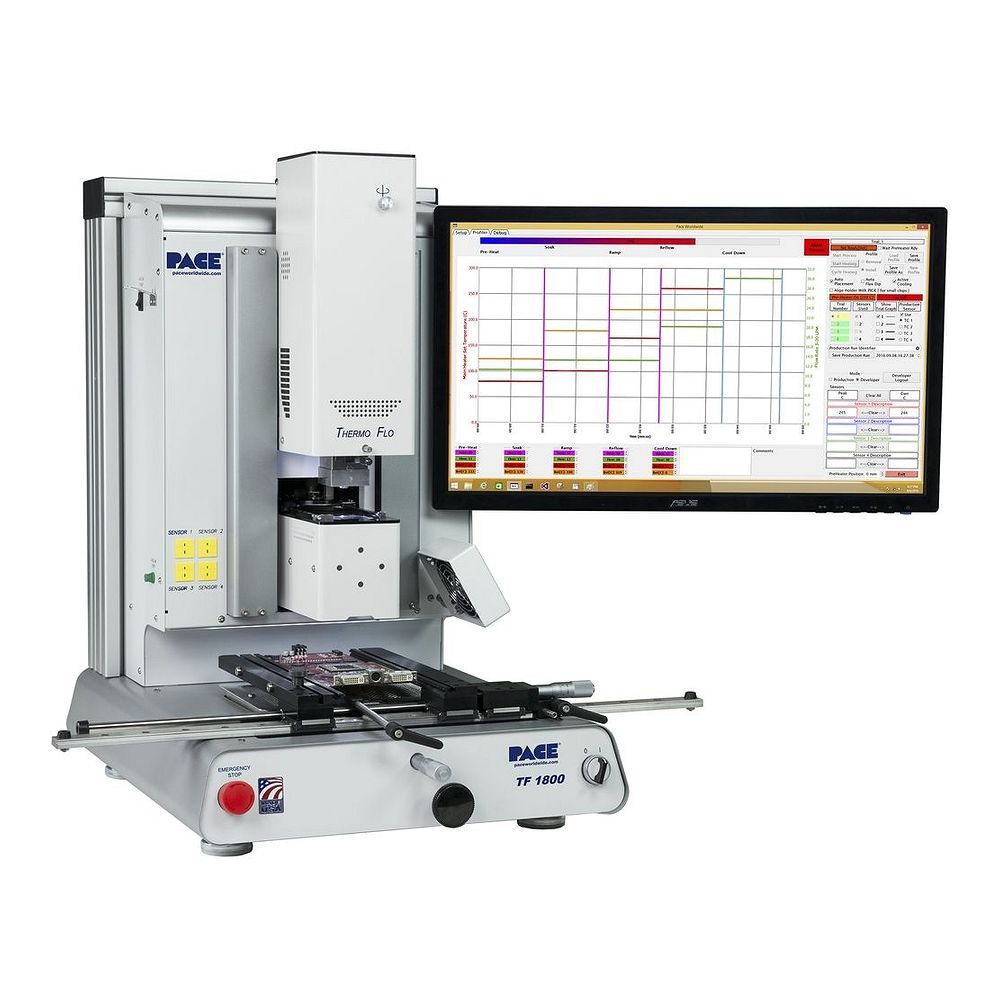

Pace 8007-0575. Ремонтная система TF-1800

Name: Pace 8007-0575. Ремонтная система TF-1800
Brand: Pace
SKU: AR-8007-0575
Price: 7990033.84 RUB
Availability: InStock

7 990 033,84 ₽

Артикул

AR-8007-0575

Ремонтная система TF-1800

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Часто покупают вместе

Этот пункт: Pace 8007-0575. Ремонтная система TF-1800
7 990 033,84 ₽
PACE 4038-7074. Сопло 16MMX22MM
83 535,92 ₽
PACE 1121-0448. Наконечник TT SOIC SIMM/6 25,4мм
17 131,50 ₽

Всего

Описание

Стандартная технология нагрева с помощью катушки сопротивления на протяжении нескольких десятилетий успешно использовалась в конвекционных ремонтных станциях для монтажа и демонтажа различных компонентов, таких как: BGA, QFN, CSP, CGA, PoP, монтируемые методом перевёрнутого кристалла, резисторы SMD (0201) и другие с выводами на основание. Однако, современные экстремально теплоемкие платы, изготовленные со сверхмалым шагом выводов компоненты и усложнение демонтажных задач, требуют дополнительного контроля в процессе ремонта, увеличения производительности и мощности.

Благодаря революционной запатентованной технологии индукционно-конвекционного нагрева, верхний нагреватель ремонтной системы TF2800 достигает требуемой температуры за несколько секунд, что обепечивает безопасную и быструю пайку соединений расплавлением дозированного припоя при выполнении практически любой задачи установки или демонтажа.

Индукционно-конвекционный нагреватель с легкостью опрережает по показателям конкурентов, использующих стандартную технологию конвекции нагнетаемого воздуха, мгновенно, до 4 раза быстрее, достигая желаемой температуры. В отличие от конвекционных нагревателей, TF2800 немедленно охлаждается до температур ниже уровня плавления припоя при отключении нагревателя.

Благодаря технологии индукционно-конвекционного нагрева система TF2800 передает к оборудованию необходимый уровень мощности, требуемый современными теплоёмкими печатными платами. Несмотря на это, высокоэффективная конструкция требует лишь часть потребляемой при использовании технологии конвекционного нагрева мощности.

Технические усовершенствования:

Высокоточный монтаж.
Высокочувствительный вакуумный захват.
Эксклюзивный предварительный нагреватель нижней поверхности с регулировкой по высоте.
Оптическая система выравнивания с высоким разрешением.
Резкие и чёткие изображения для выравнивания и совмещения компонентов.
Изображение 4-х углов для корпусов микросхем с выводами в виде металлических шариков с большим / малым шагом.
ПО четвертого поколения.

Технические характеристики

Верхний нагреватель	индукционно-конвекционный, 300 Вт
Диапазон температур верхнего нагревателя	100 - 328°C
Воздушный поток верхнего нагревателя	30 л/мин / автономный насос / управляемый с ПК
Вакуум	635 мм рт. ст. - на вакуумном захвате / 101,6 мм рт. ст. - у дополнительного порта
Оптика	Камера 1080p с дихроичной раздваивающей изображение призмой
Точность выравнивания(в горизонтальной плоскости)	презиционный шаговый мотор с точностью 28 мкм
Видеоизображение	Увеличение 240x / захват изображения / изображение 4-х углов
Размеры компонентов	Макс: 65 x 65 мм / Мин: 1 x 1 мм
Питание	230 В / 50 Гц / 10 A / 1600 Вт
Предварительный нагреватель нижней поверхности	инфракрасный длинноволновой/средневолновой
Мощность предварительного нагревателя	1000 Вт
Размеры предварительного нагревателя	220 x 155 мм
Диапазон температур предварительного нагревателя	100 - 221°C
Регулировка высоты предварительного нагревателя	38 мм
Максимальный размер печатной платы	305 x 305 мм
Активное охлаждение	напрямую через сопло
Высокочувствительный вакуумный захват	- баланситуемый противовесом - с оптическим сенсором - с высокотемпературной линейной шариковой опорой - с 7 насадками
Опорная балка для платы	защита платы от искривления или провисания и свободный доступ к нижней части платы
Разъём для подключения термопары	4 шт. / тип K
Одноосный режим работы	исключает риск смещения компонента в процессе монтажа
Вспомогательная система охлаждения	стандартно
ПО	интуитивно понятный интерфейс
ОС	Windows 8.1
Дисплей монитора	широкоформатный ЖК-дисплей, 607 мм (24 дюйма), с набором для монтажа
Видеовход	USB 3.0
Подача азота	пайка / охлаждение
Направленный разогрев	более 90 различных насадок (5 в комплекте)
Обработка флюсом	автоматическая
Шаблоны для пайки	доступны опционально более 145 наборов, интегрируемых в монтажный процесс
Вакуумный захват PV-65	для захвата SMD-компонентов, автоматическое отключение через 15 мин
Габаритные размеры	737 x 686 x 737 мм
Вес	45 кг
