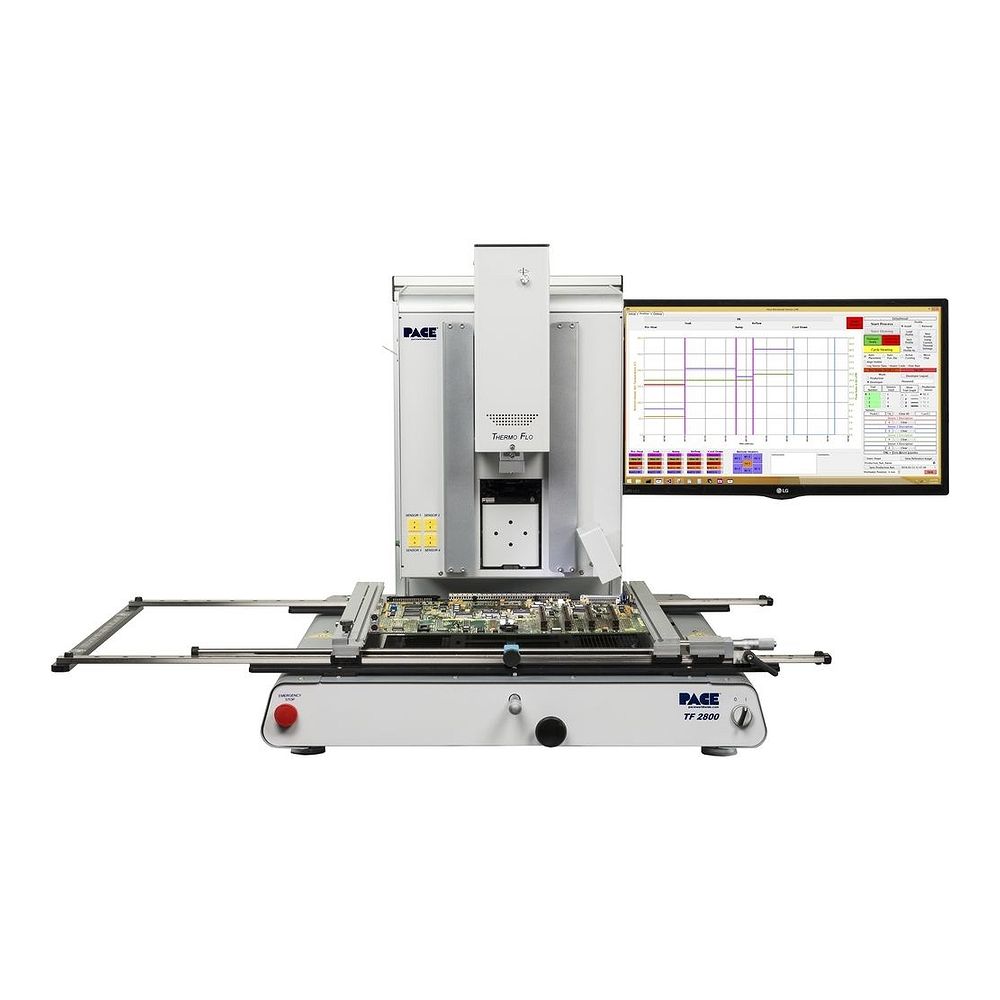

Pace 8007-0583. Ремонтная система TF-2800
-
Этот пункт:
10 958 226,72 ₽
-
PACE 1121-0399. Наконечник TT CHIP COMP 4.1мм
17 860,50 ₽
-
PACE 1124-0504. Наконечник TD THC SOIC 14/16
16 900,10 ₽
Стандартная технология нагрева с помощью катушки сопротивления на протяжении нескольких десятилетий успешно использовалась в конвекционных ремонтных станциях для монтажа и демонтажа различных компонентов, таких как: BGA, QFN, CSP, CGA, PoP, монтируемые методом перевёрнутого кристалла, резисторы SMD (0201) и другие с выводами на основание. Однако, современные экстремально теплоемкие платы, изготовленные со сверхмалым шагом выводов компоненты и усложнение демонтажных задач, требуют дополнительного контроля в процессе ремонта, увеличения производительности и мощности.
Благодаря революционной запатентованной технологии индукционно-конвекционного нагрева, верхний нагреватель ремонтной системы TF2800 достигает требуемой температуры за несколько секунд, что обепечивает безопасную и быструю пайку соединений расплавлением дозированного припоя при выполнении практически любой задачи установки или демонтажа.
Индукционно-конвекционный нагреватель с легкостью опрережает по показателям конкурентов, использующих стандартную технологию конвекции нагнетаемого воздуха, мгновенно, до 4 раза быстрее, достигая желаемой температуры. В отличие от конвекционных нагревателей, TF2800 немедленно охлаждается до температур ниже уровня плавления припоя при отключении нагревателя.
Благодаря технологии индукционно-конвекционного нагрева система TF2800 передает к оборудованию необходимый уровень мощности, требуемый современными теплоёмкими печатными платами. Несмотря на это, высокоэффективная конструкция требует лишь часть потребляемой при использовании технологии конвекционного нагрева мощности.
Технические усовершенствования:
- Высокоточный монтаж.
- Высокочувствительный вакуумный захват.
- Эксклюзивный предварительный нагреватель нижней поверхности с регулировкой по высоте.
- Оптическая система выравнивания с высоким разрешением.
- Резкие и чёткие изображения для выравнивания и совмещения компонентов.
- Изображение 4-х углов для корпусов микросхем с выводами в виде металлических шариков с большим / малым шагом.
- ПО четвертого поколения.
Технические характеристики
| Верхний нагреватель | индукционно-конвекционный, 300 Вт |
| Диапазон температур верхнего нагревателя | 100 - 328°C |
| Воздушный поток верхнего нагревателя | 30 л/мин / автономный насос / управляемый с ПК |
| Вакуум | 635 мм рт. ст. - на вакуумном захвате / 101,6 мм рт. ст. - у дополнительного порта |
| Оптика | Камера 1080p с дихроичной раздваивающей изображение призмой |
| Точность выравнивания(в горизонтальной плоскости) | презиционный шаговый мотор с точностью 28 мкм |
| Видеоизображение | Увеличение 240x / захват изображения / изображение 4-х углов |
| Размеры компонентов | Макс: 65 x 65 мм / Мин: 1 x 1 мм |
| Питание | 230 В / 50 Гц / 10 A / 2200 Вт |
| Предварительный нагреватель нижней поверхности | инфракрасный длинноволновой/средневолновой |
| Мощность предварительного нагревателя | 1900 Вт |
| Размеры предварительного нагревателя | 405 x 405 мм |
| Диапазон температур предварительного нагревателя | 100 - 221°C в центре / 0 - 150°C по контуру |
| Регулировка высоты предварительного нагревателя | 38 мм |
| Максимальный размер печатной платы | 610 x 610 мм |
| Активное охлаждение | напрямую через сопло |
| Высокочувствительный вакуумный захват |
|
| Опорная балка для платы | защита платы от искривления или провисания и свободный доступ к нижней части платы |
| Разъём для подключения термопары | 4 шт. / тип K |
| Одноосный режим работы | исключает риск смещения компонента в процессе монтажа |
| Вспомогательная система охлаждения | стандартно |
| ПО | интуитивно понятный интерфейс |
| ОС | Windows 8.1 |
| Дисплей монитора | широкоформатный ЖК-дисплей, 607 мм (24 дюйма), с набором для монтажа |
| Видеовход | USB 3.0 |
| Подача азота | пайка / охлаждение |
| Направленный разогрев | более 90 различных насадок |
| Обработка флюсом | автоматическая |
| Шаблоны для пайки | доступны опционально более 145 наборов, интегрируемых в монтажный процесс |
| Вакуумный захват PV-65 | для захвата SMD-компонентов, автоматическое отключение через 15 мин |
| Габаритные размеры | 737 x 1188 x 965 мм |
| Вес | 90 кг |
